MPPT 30A LCD Solar Charge controller 12V 24V auto switch LCD display MPPT30 Solar charge controller MPPT 30 charger controller 0 Laye
Package including:
1. 1pcs 30A solar controller M30
2. 1pcs user manual
3. 1pcs temp sensor(optional)
This is a compatible MPPT charge controller PWM intelligent / efficient / energy saving, he not only has efficient MPPT controller charging function to automatically track the maximum power point, 10% -30% higher than the ordinary controller charging efficiency, also has standby energy saving, more than 30% energy than ordinary controller, the standby power consumption of only 10mA-15mA.
Notcie: not true MPPT ,there is no large transformer coil inside
Product introduction
|
LCD screen display |
Battery reverse discharge protection |
|
Easy operation interface |
Battery reverse polarity protection |
|
MPPT+ PWM charging mode |
Battery under voltage protection |
|
Parameter user can reset Overload |
Short-circuit protection |
|
A key to restore the factory settings |
USB 5V charging (for 500mA) for mobile phone(Only for M30) |
|
A key to open and close the load |
Automatic temperature compensation function |
Solar LCD series a kind of intelligent,multi-purpose solar charge and discharge controller
Data Sheet
|
Parameters / Model |
MPPT10 |
MPPT20 |
MPPT30 |
MPPT40 |
|
Maximum power current |
12A |
20A |
30A |
40A |
|
Installation Lin(mm2) |
4mm2 |
8mm2 |
10mm2 |
12mm2 |
|
Installation Line(AWG) |
10(AWG) |
8(AWG) |
7(AWG) |
6(AWG) |
|
Weight |
280g |
300g |
475g |
480 |
|
Dimensions |
143×89×46(mm) |
187*97*61(mm) |
||
|
System load loss |
≤13mA |
|||
|
Loop Buck |
≤100mV |
|||
Specification
|
Battery float voltage |
13.8V(12V system)/27.6V(24V system) |
|
Battery(under voltage) protection |
10.6v(12V system)/21.2V(24V system) |
|
Battery (under voltage) recovery voltage |
12.6V(12V system)/25.2V(24V system) |
|
Charge mode |
MPPT+PWM MODE |
|
Operating Temperature |
-10degree centigrade~60degree centigrade |
|
Storage Temperature |
-30degree centigrade~70degree centigrade |
|
Humidity requirements |
≤90%, No condensation |
|
Temperature compensation |
-4mV/Cell/degree centigrade |
|
Temperature Probe (built components) |
NTC 100K thermistats |
|
Maximum open circuit voltage of the solar panel |
18V-24V(12V system)36V-48V(24V system) |
|
Solar panels maximum open circuit voltage (V) |
≤48V |
(Cases) 12V system standard configuration
|
The peak voltage of the solar cell panel |
18V-25V |
18V-25V |
18V-25V |
18V-25V |
|
Peak power of solar cell panel |
50W-130W |
100W-260W |
200W-380W |
≤500W |
|
Model |
MPPT10 |
MPPT20 |
MPPT30 |
MPPT40 |
|
Battery standard voltage |
12V |
12V |
12V |
12V |
|
Battery capacity |
≥100AH |
≥200AH |
≥300AH |
≥400AH |
|
Installation Lin(mm2) |
4mm2 |
8mm2 |
10mm2 |
12mm2 |
|
Installation Line(AWG) |
10(AWG) |
8(AWG) |
7(AWG) |
6(AWG) |

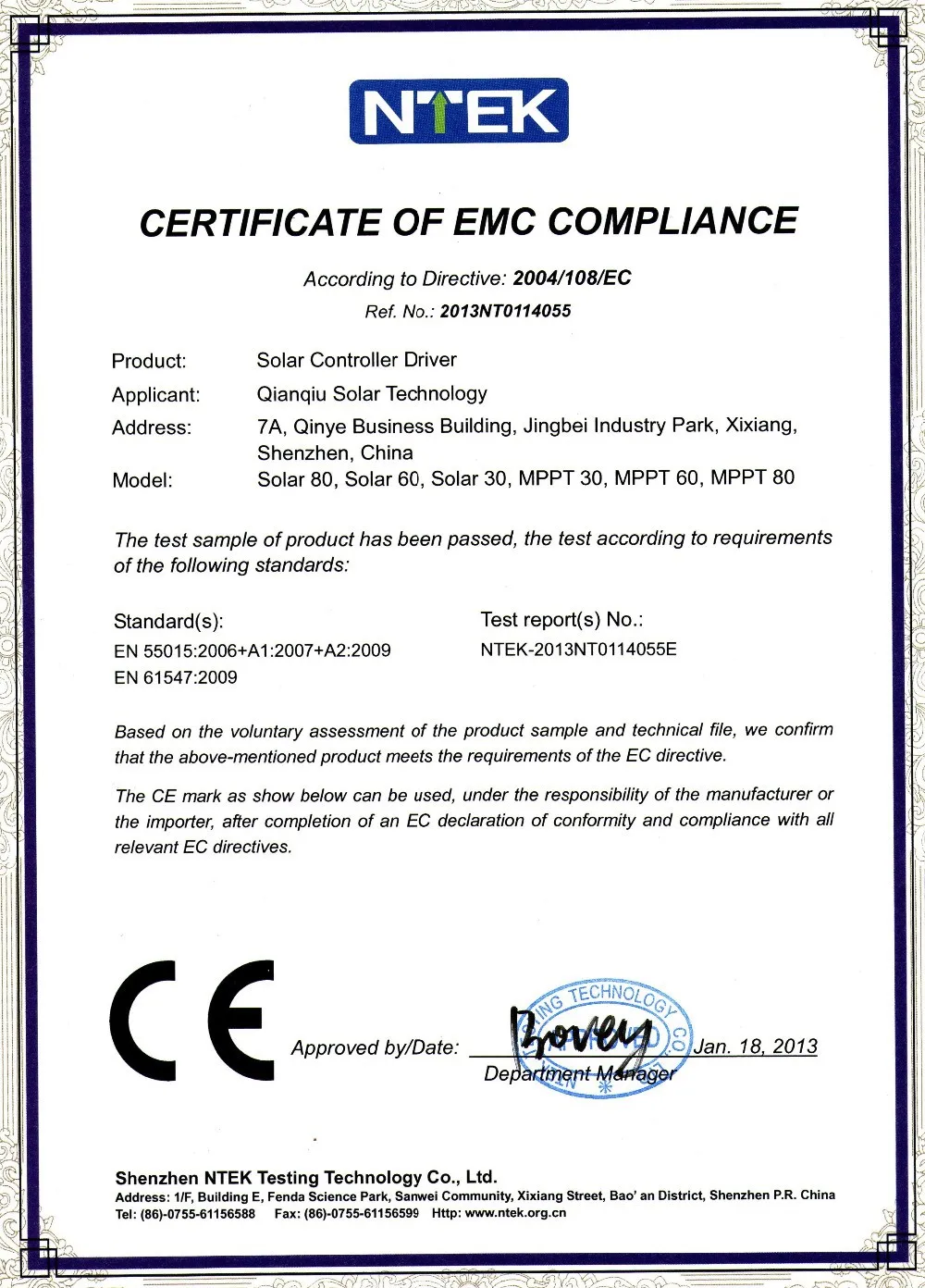

CE Certification
