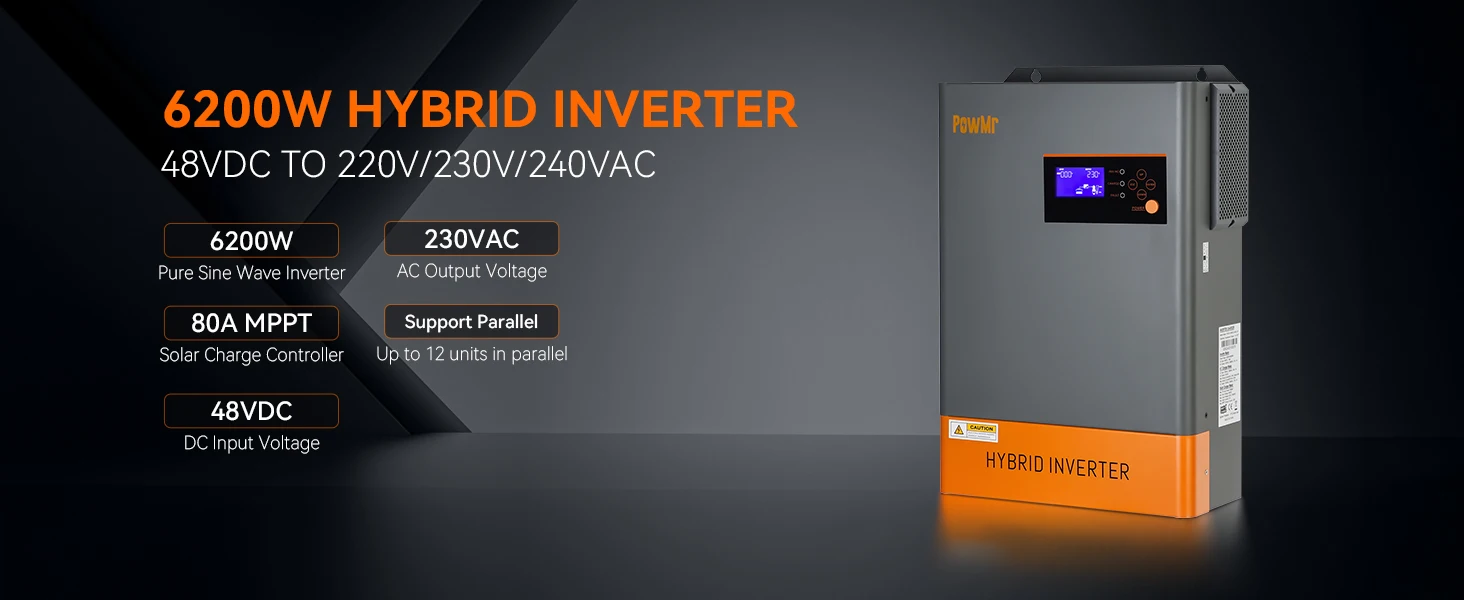

نموذج العاكس

6.2KVA

شكل موجة جهد الإدخال

جيبية (فائدة أو مولد)

جهد الإدخال الاسمي

230Vac

انخفاض فقدان الجهد

170Vac ± 7V(UPS) ؛ 90Vac ± 7V (الأجهزة)

انخفاض خسارة الجهد العائد

180Vac ± 7V(UPS) ؛ 100Vac ± 7V (الأجهزة)

الجهد خسارة عالية

280Vac ± 7V

خسارة عالية الجهد العائد

270Vac ± 7V

ماكس تيار متردد المدخلات الجهد

300Vac

تردد الإدخال الاسمي

50 هرتز/60 هرتز (أوتوديتيكشن)

تردد خسارة منخفضة

40 ± 1 هرتز

انخفاض خسارة تردد العودة

42 ± 1 هرتز

تردد خسارة عالية

65 ± 1 هرتز

تردد عودة خسارة عالية

63 ± 1 هرتز

حماية الدائرة القصيرة الإخراج

وضع الخط: وضع بطارية قاطع الدائرة: الدوائر الإلكترونية

الكفاءة (وضع الخط)

> (تصنيف R حمولة ، بطارية مشحونة بالكامل)

وقت النقل

10ms نموذجي (UPS) ؛ 20ms نموذجي (الأجهزة)

نموذج العاكس

6.2KVA

تصنيف انتاج الطاقة

6.2KVA/6.2KW

شكل موجة الجهد الناتج

بوريسينويف

تنظيم الجهد الناتج

230Vac ±

تردد الخرج

60 هرتز 50 هرتز

ذروة الكفاءة

94%

سعة الاندفاع

2 * قوة مصنفة لمدة 5 ثوان

الجهد الاسمي لإدخال التيار المستمر

48 فولت

الجهد بدء الباردة

46.0Vdc

وضع شحن المرافق

نموذج العاكس

6.2KVA

ماكس شحن التيار

120 أمبير

(الكهروضوئية + التيار المتردد)

(@ VI/P = 230Vac)

ماكس شحن التيار

80 أمبير

(تيار متردد)

(@ VI/P = 230Vac)

جهد الشحن بالجملة

بطارية غامرة

58.4Vdc

بطارية AGM/Gel

56.4Vdc

جهد شحن عائم

54Vdc

حماية الشحن الزائد

63Vdc

خوارزمية الشحن

3 خطوات

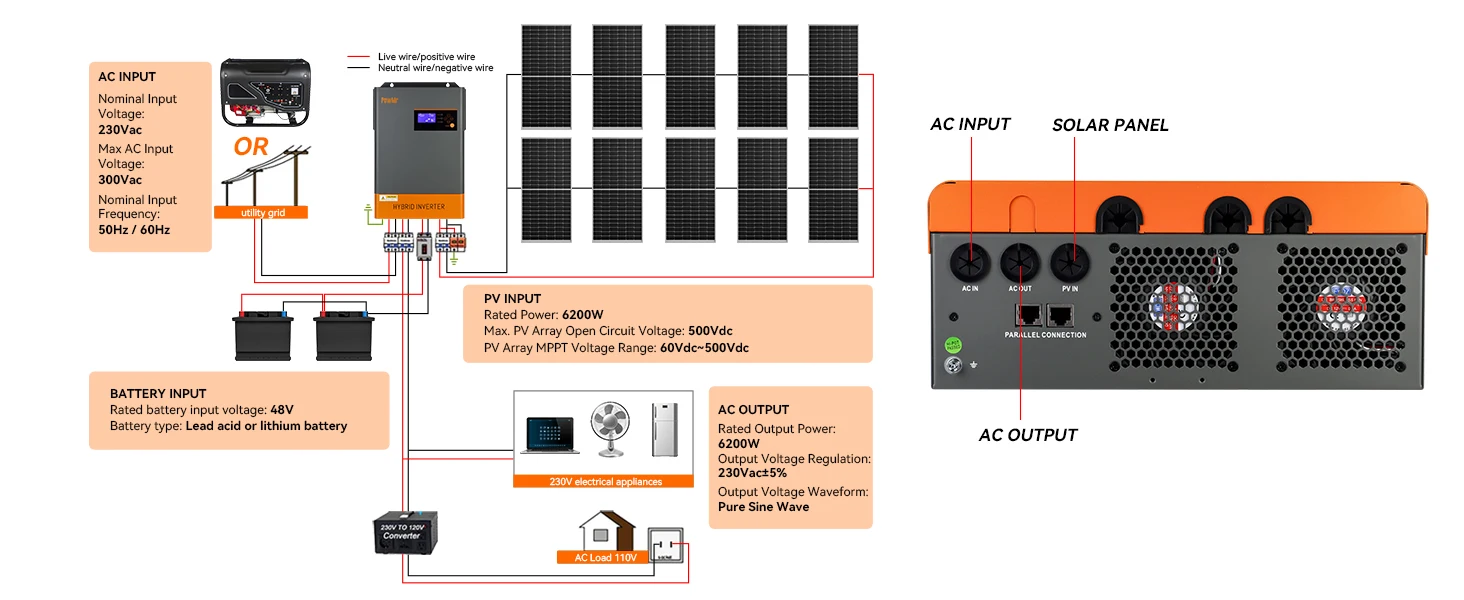

مدخل الطاقة الشمسية

نموذج العاكس

6.2KVA

القدرة المقدرة

تقييم W

ماكس. مجموعة الكهروضوئية الجهد الدائرة المفتوحة

500Vdc

مجموعة الجهد الكهروضوئية MPPT

60 فولت تيار مستمر ~ 500 فولت تيار مستمر

ماكس. المدخلات الحالية

27A

ماكس شحن التيار (الكهروضوئية)

120
